[고장수리] 배터리 단자 교체

고장원인

몇 주 전 배터리 극성을 반대로 연결하는 바람에 배터리 단자가 팡팡! 스파크 튀며 난리 난 적이 있습니다. 이후 배터리가 데미지 먹었나 확인을 해봤는데 단자 이외 영향이 없는 거 같더라구요. 천만다행... 그리하여 인두기를 구매하고 xt60 단자를 구해와서 납땜하기로 했습니다.
2021.11.04 - [자장구/자장구 일상] - [일상] 전기자전거 고장(배터리 단자+페달)

[일상] 전기자전거 고장(배터리 단자+페달)

2021.11.16 - [[내돈내산] 리뷰/전자제품] - [후기] JAYA 인두기 사용기



고장수리

먼저 기존에 있던 xt60단자를 자르기로 합니다. 안전을 위해 배터리는 당연히 빼놓은 상태에서 작업을 했습니다. 그런데 전선을 자르던 도중 또 파밧! 스파크가 일었습니다. 배터리도 없는데 말이죠. 자전거 내에 숨겨진 배터리가 뭐가 있을까 생각해보니 디스플레이 내부에 날짜/시간을 저장하기 위해 내부 배터리가 들어있다고 들었던 거 같습니다. 아마 이거때문에 스파크가 튄 거 같아요. 혹시 몰라 멀티미터기 찍어보니 0.5V 전기가 흐르고 있었네요. 조심스럽게 전선 하나하나 따로 절단하여 작업을 시작했습니다.

자전거의 기존 xt60단자

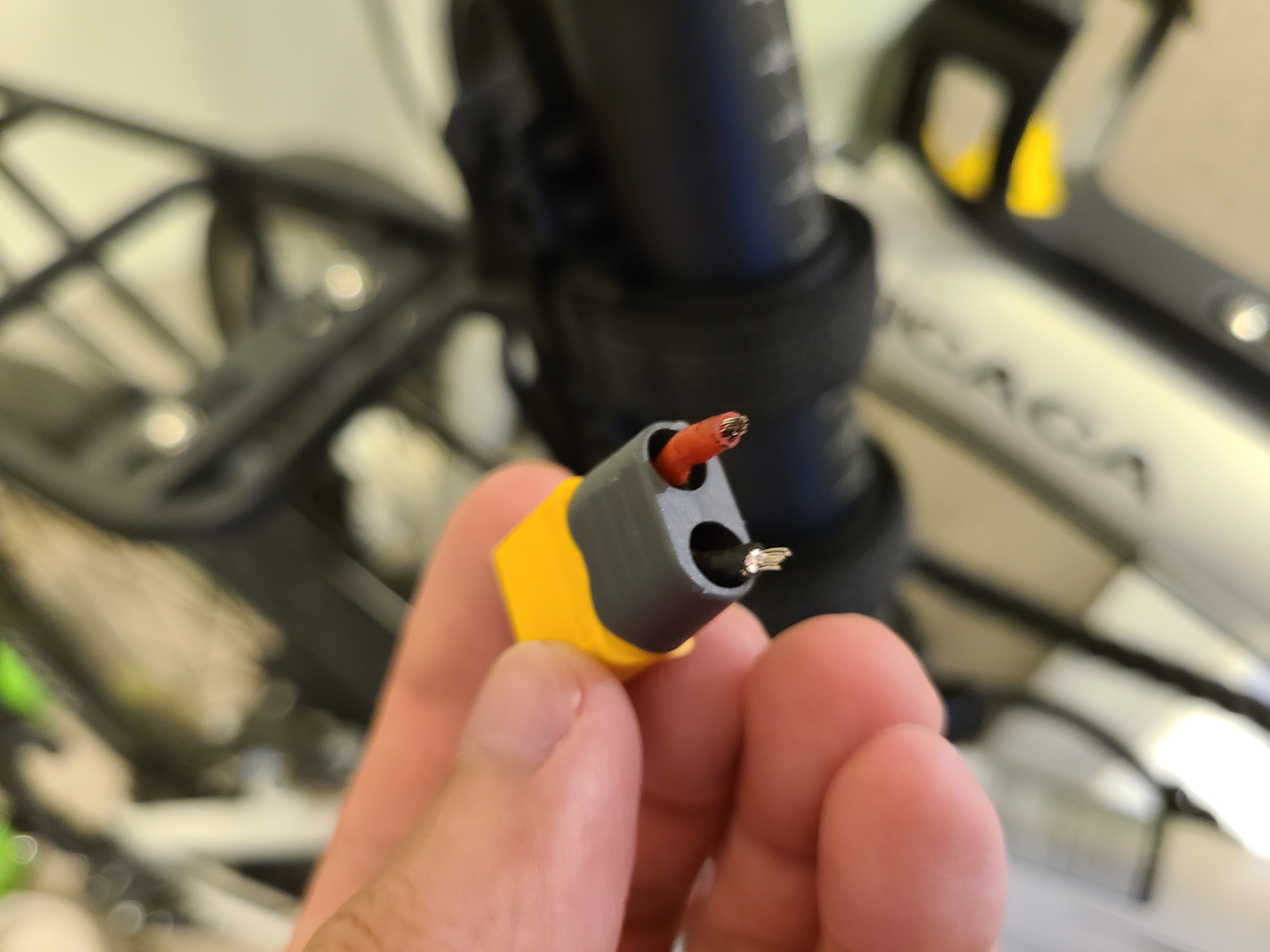

xt단자 싹뚝

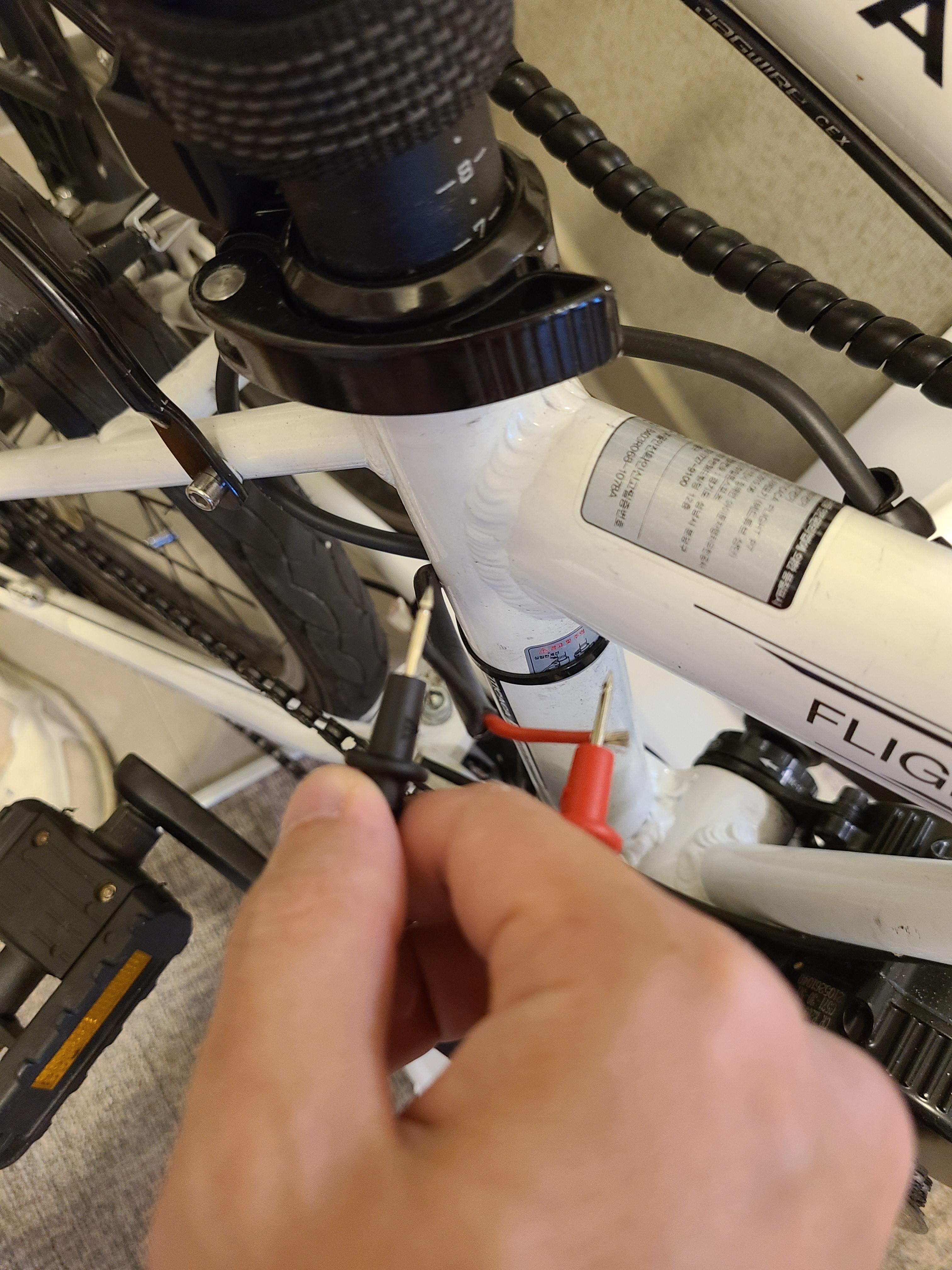

멀티미터기 등장

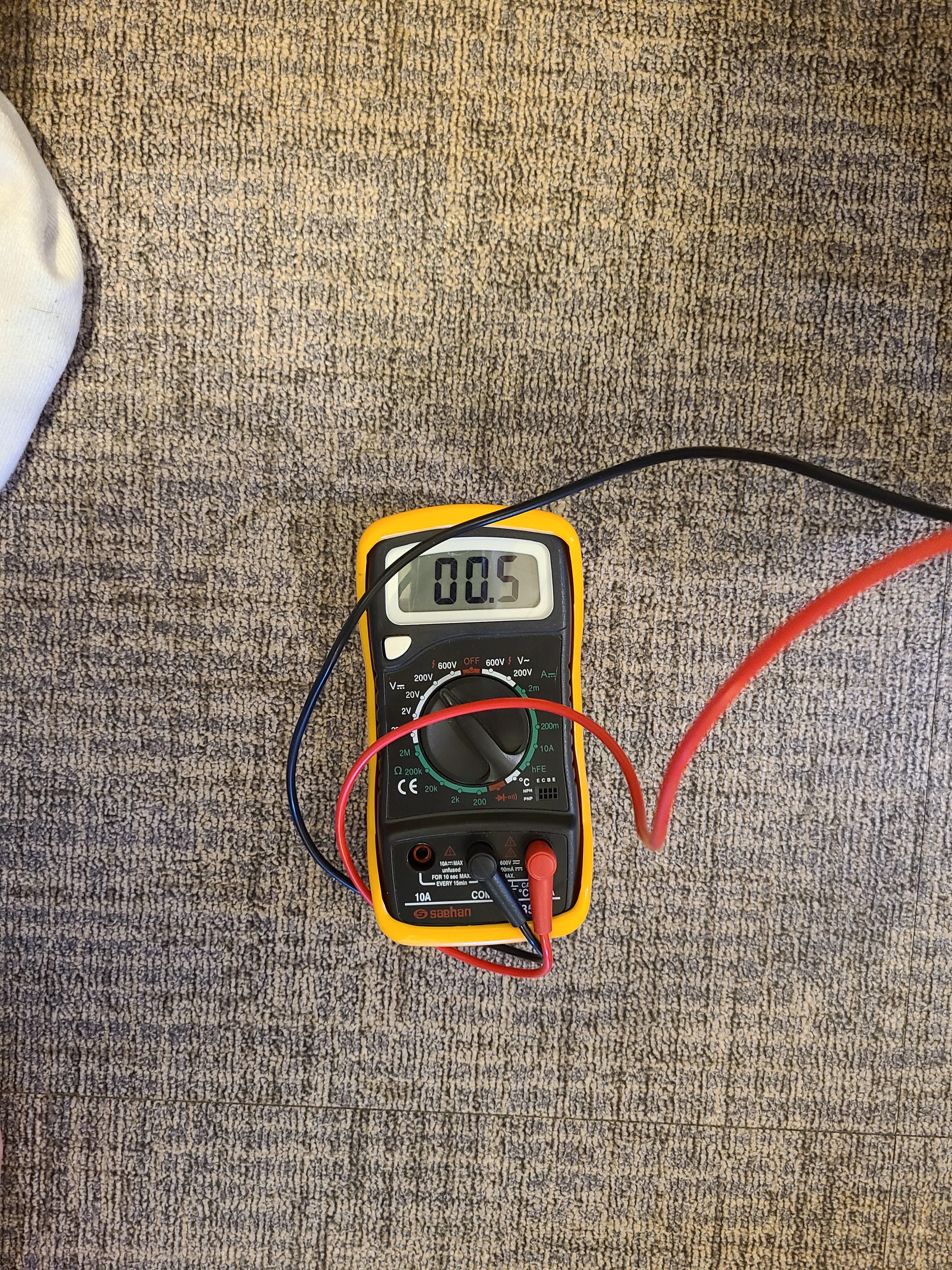

배터리없는 전기자전거 전압?

그리고 새로 장착할 xt60단자를 가져왔습니다. 이게 아무렇게나 연결하면 될 거처럼 생겼지만 실제로는 극성이 나눠져 있어요. 사진에 보시면 희미하게 (+) (-)가 보입니다. 빨간선을 (+) 검정선을 (-) 연결하시면 됩니다. 아 그리고 배터리 단자에서 암놈, 숫놈이 나눠져 있는데 배터리 단자가 암놈이고 자전거 모터가 숫놈입니다. 어디서 글을 보긴 봤는데 안전상의 이유로 배터리는 암놈이어야 한다 하더라구요. (잘 기억이 안 남...) 그래서 약간 국룰처럼 배터리 단자는 암놈으로 통일되어 있습니다. 종종 배터리에 숫놈달고 판매하는 경우가 있는데 판매자한테 재요청하셔야 합니다.

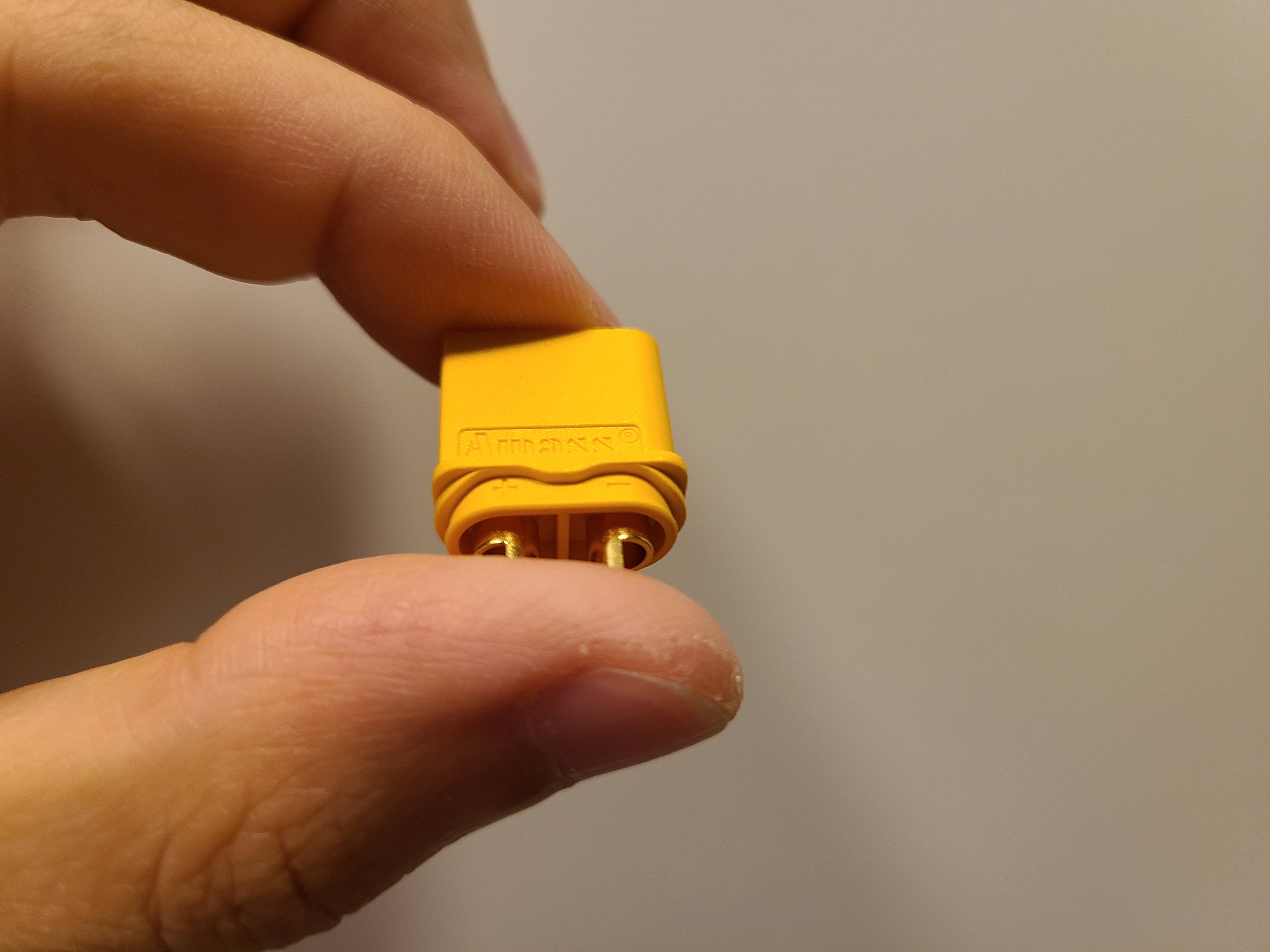

xt60 단자 극성표시

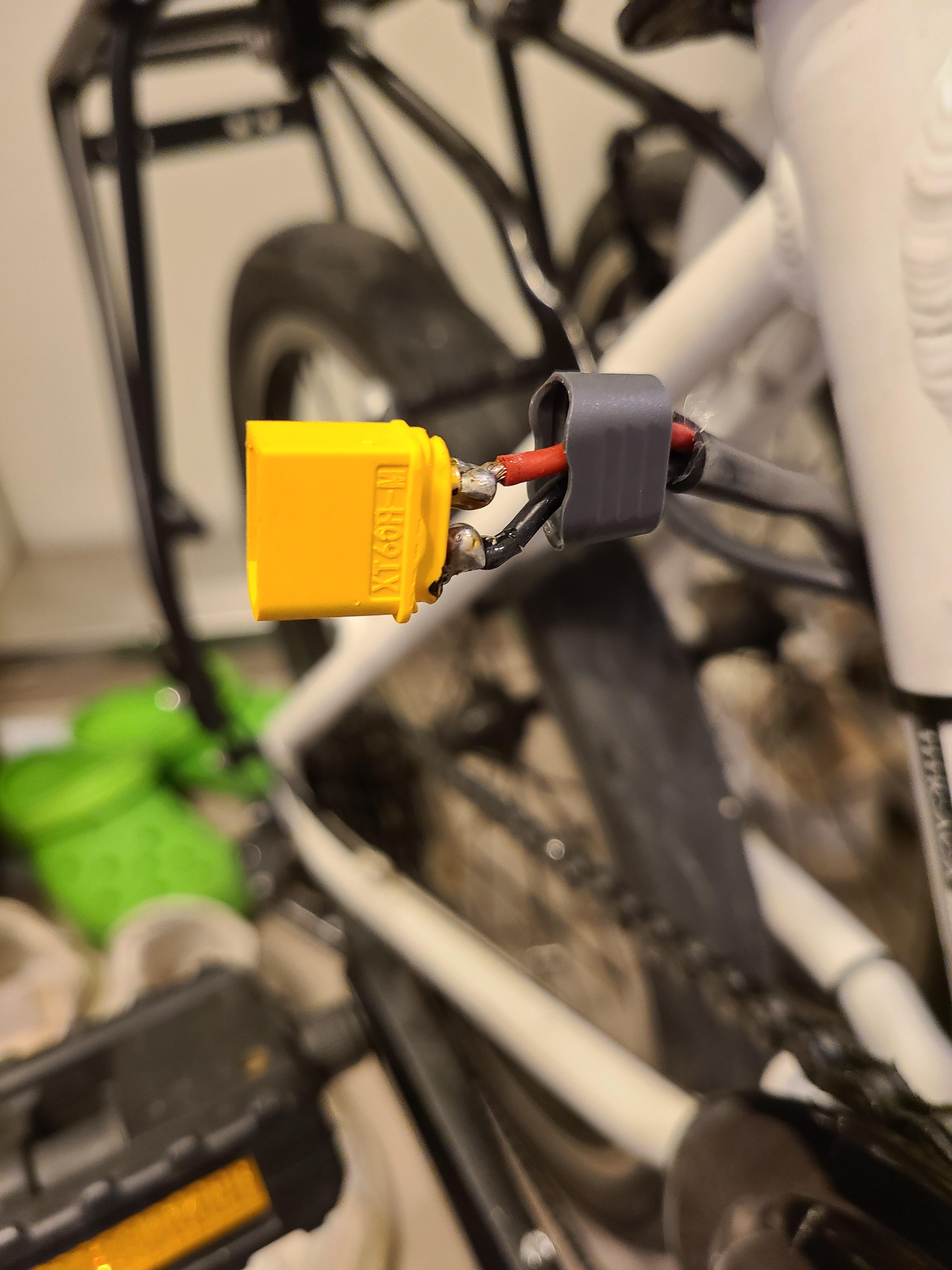

xt60 납땜완료

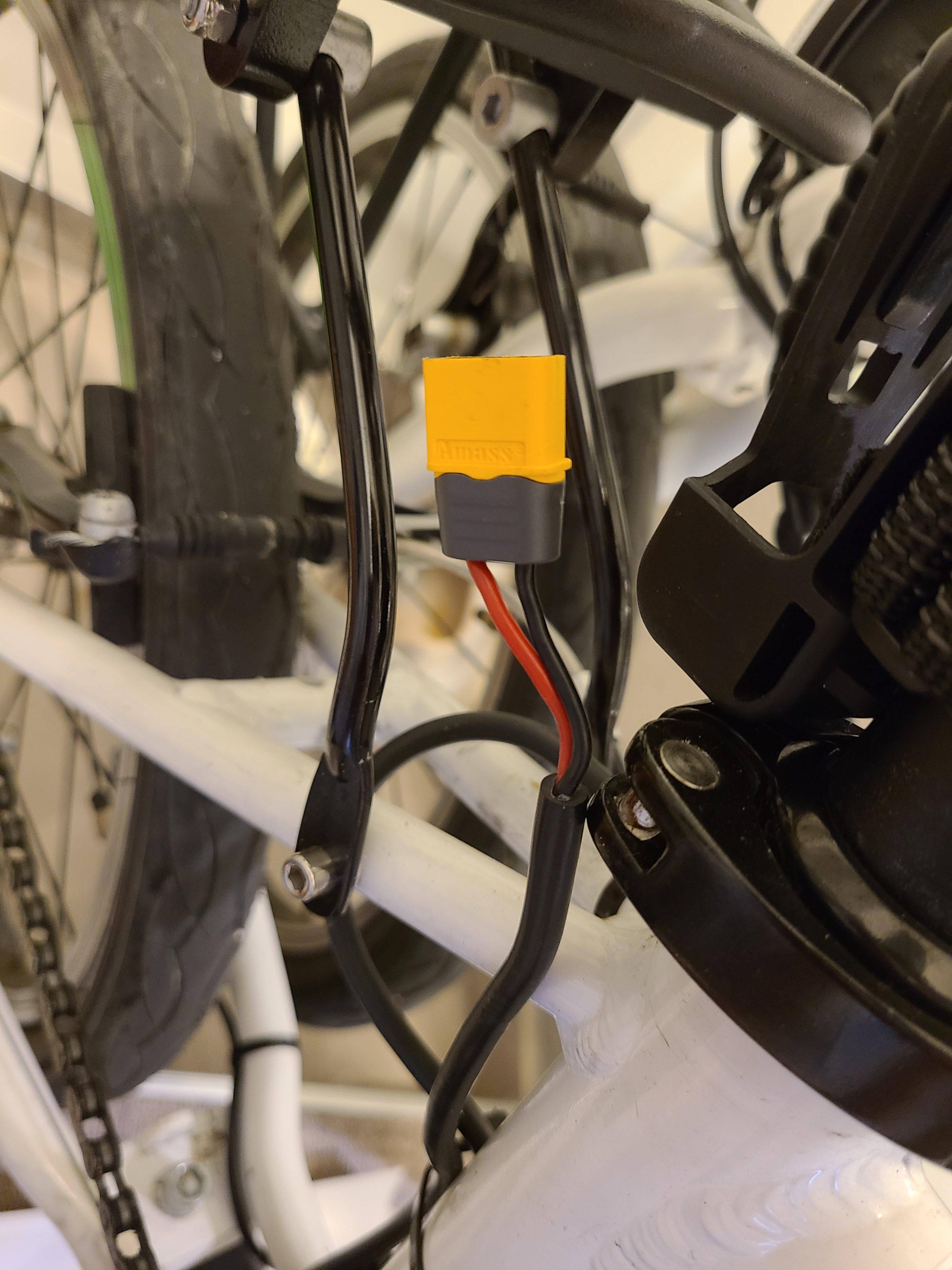

배터리랑 자전거 xt60으로 연결

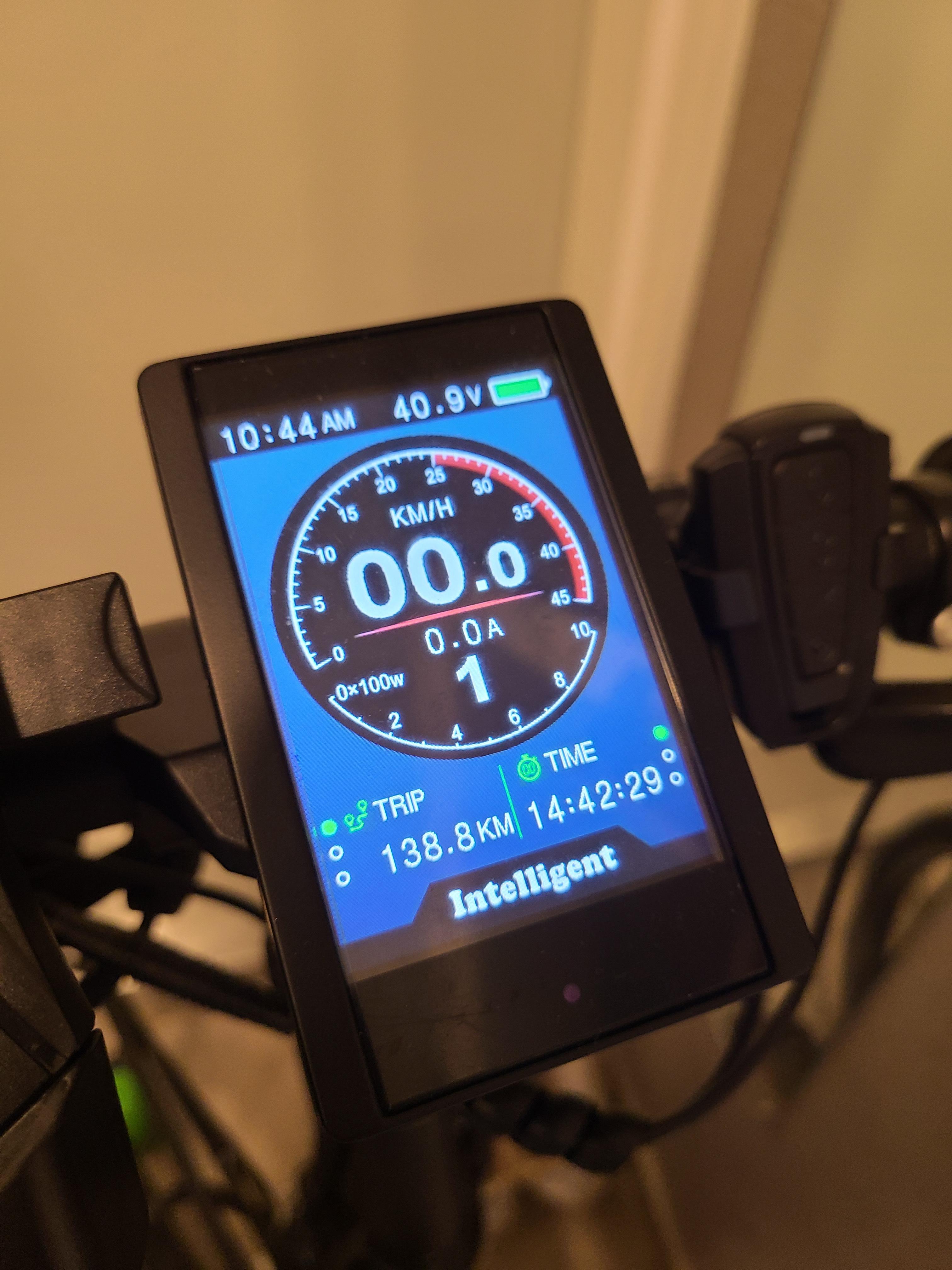

전기자전거 작동

우여곡절 끝에 납땜을 완료했고 혹시나싶어 절연테이프로 단자 주변을 칭칭 감아줬습니다. 이후 테스트를 위해 배터리와 자전거를 연결했더니 아주 잘 작동이 되네요! 만족스럽습니다. 배터리 극성은 반드시 주의해야한다 점을 깨달은 경험입니다. 사실 태어나서 처음으로 극성 반대로 인한 사고라 대처가 미흡했거든요. 이젠 알았으니 조심 또 조심해야겠어요.
