[2편] 티티카카 전기자전거 센터드라이브 프로젝트 (실패)

배터리 구매

기다리고 기다리던 배터리가 왔습니다.
아니 따로 샀습니다 (??)

원래 오기로한 배터리가 세관에서 못넘어온답니다
쭝국판매자가 기다리래서 3주를 기다리면서 계속
푸시까지 했는데 결국 문제가 터졌네요

제 신분증이랑 여권사진을 보내라고 하는데
개인통관번호만 있으면 되는 상황을 개인정보까지
요구하길래 조만간 dispute 할까합니다

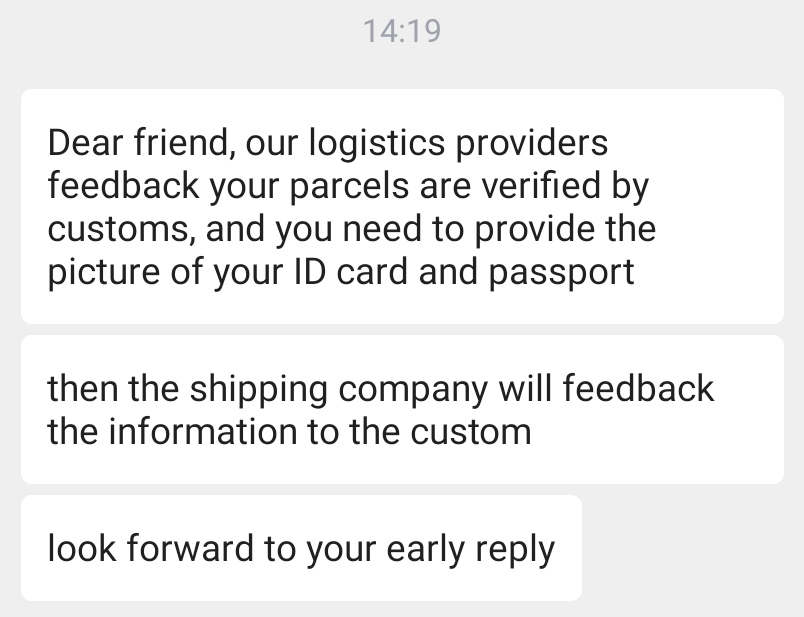

신분증과 여권요구하는 알리 판매자

모터는 설치햇으니 배터리값만이라도 환불
받아야겠어요

그리고 우연히 중고로운 평화나라에서
더 높은 스펙의 배터리를 득합니다

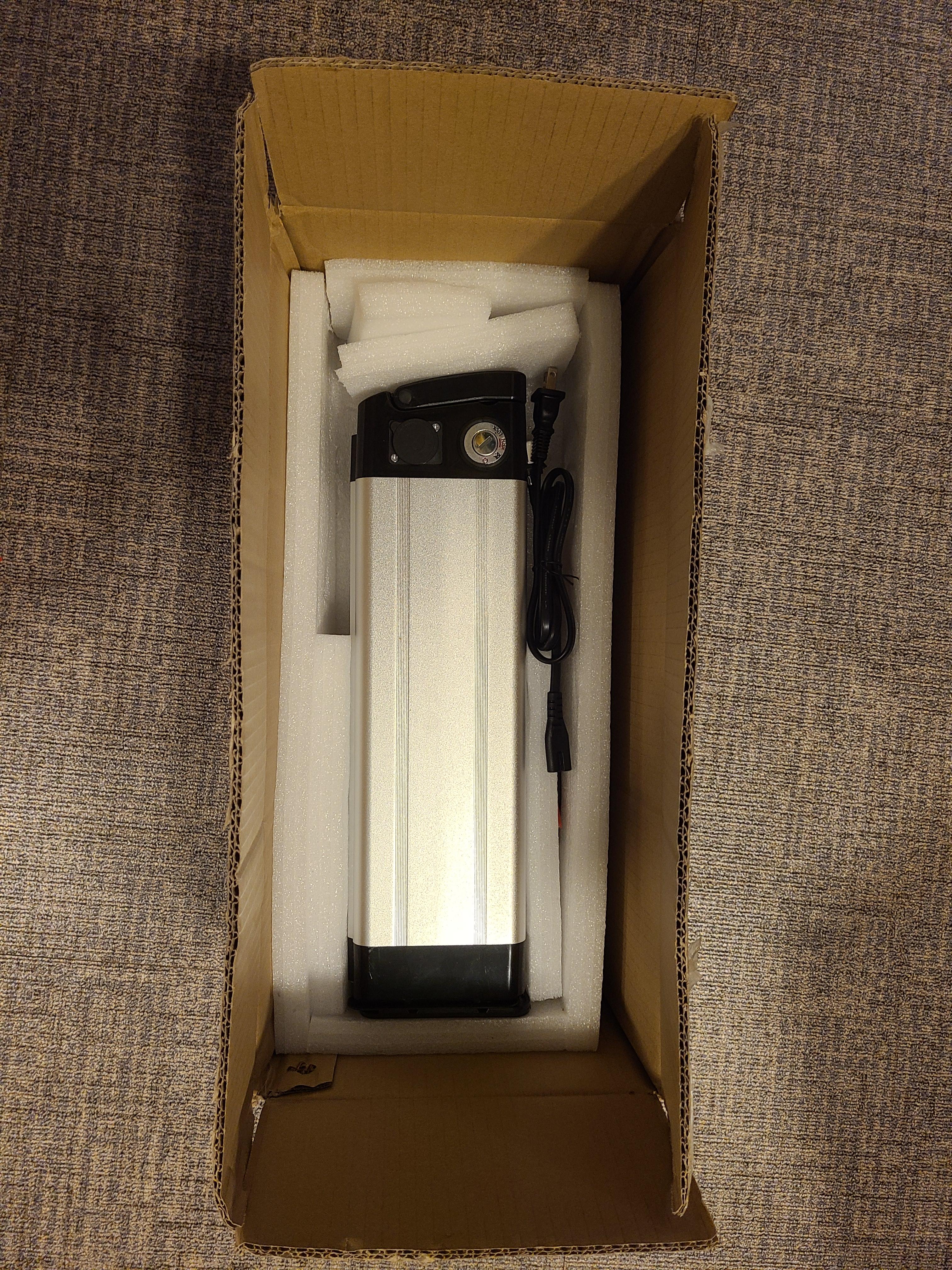

배터리 언박싱

36v ebike battery

판매자분께서 한번도 충전 안한 새상품이라고
하시던데 진짜 새거네요

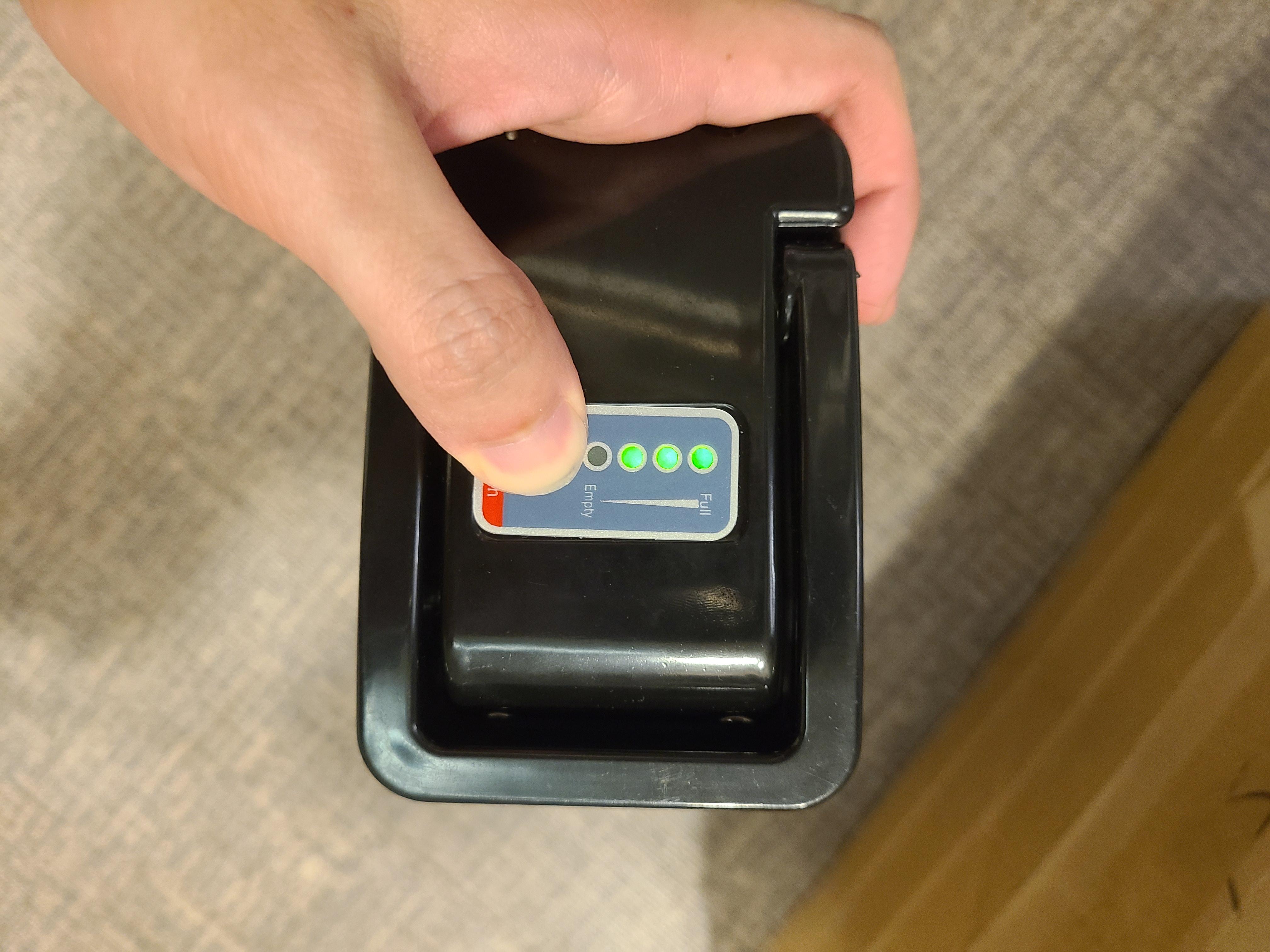

Battery indicator

버튼을 누르면 용량 확인 가능합니다

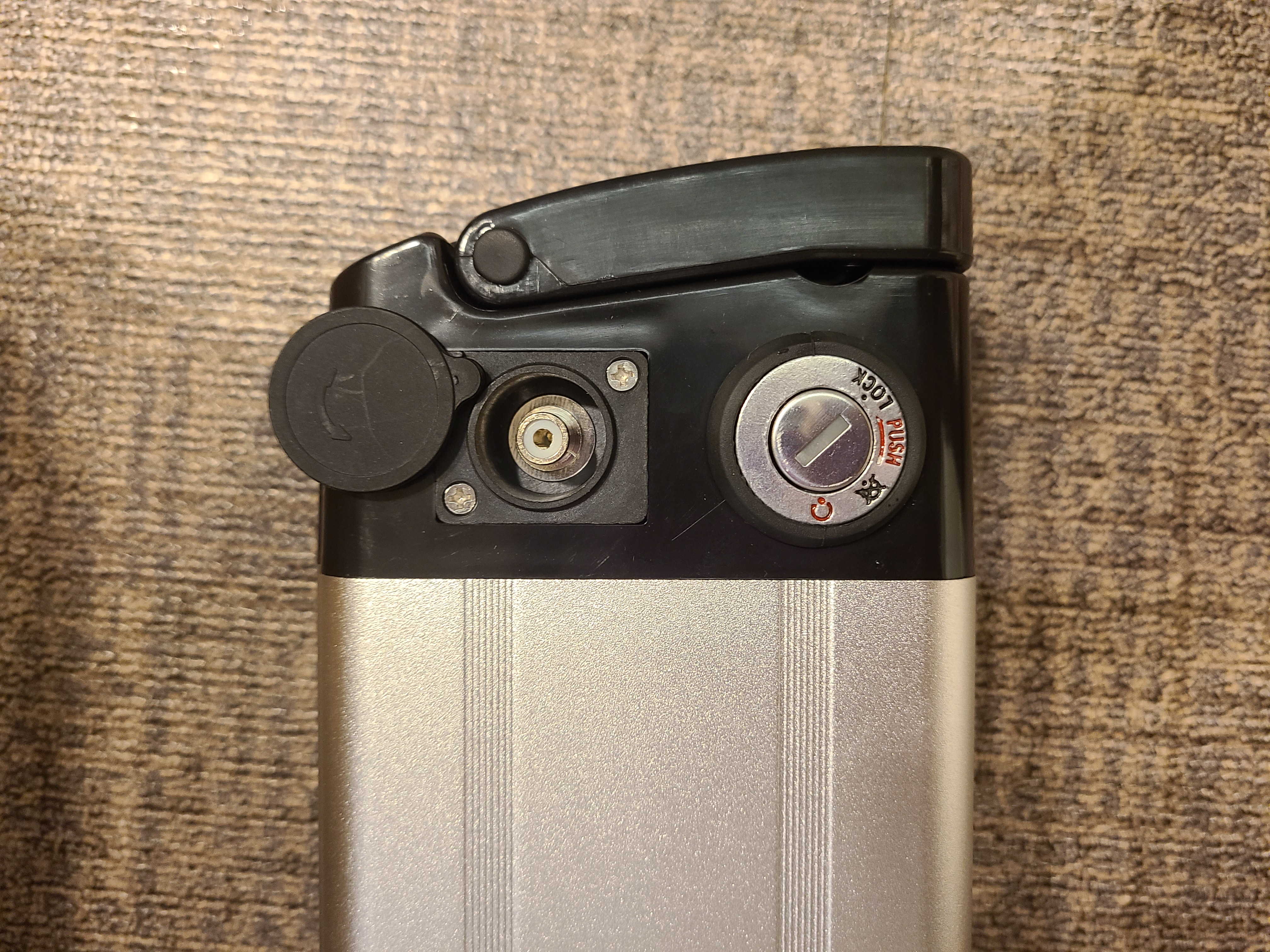

Battery charge terminal

배터리 상단에는 키박스와 충전단자가 있어요

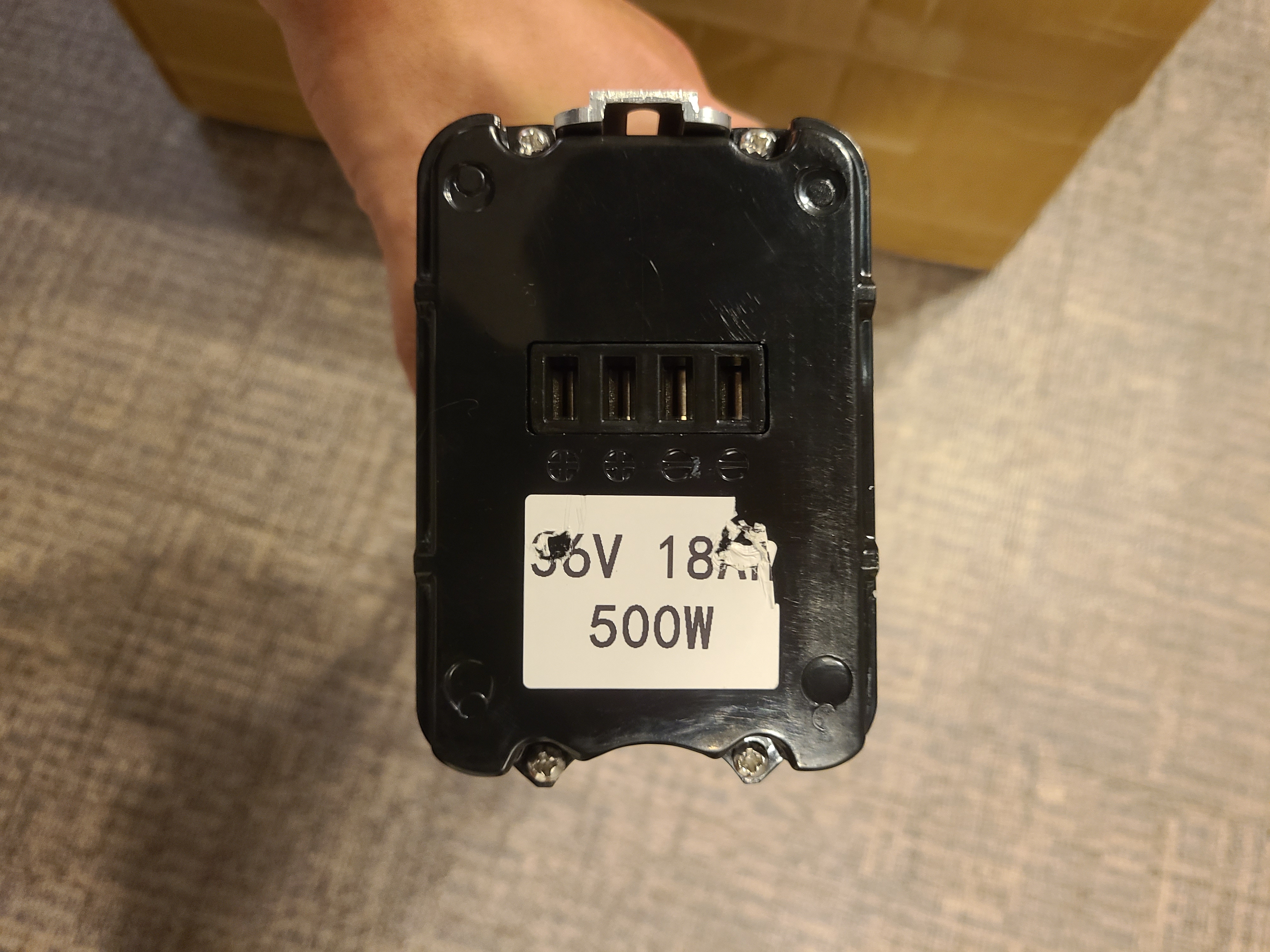

Battery output

하단에는 모터로 이어지는 출력단자가 있어요
기존 13Ah -> 18Ah로 배터리가 확 늘었습니다
13Ah 배터리 가격보다 10만원은 더 저렴하게 삿어요

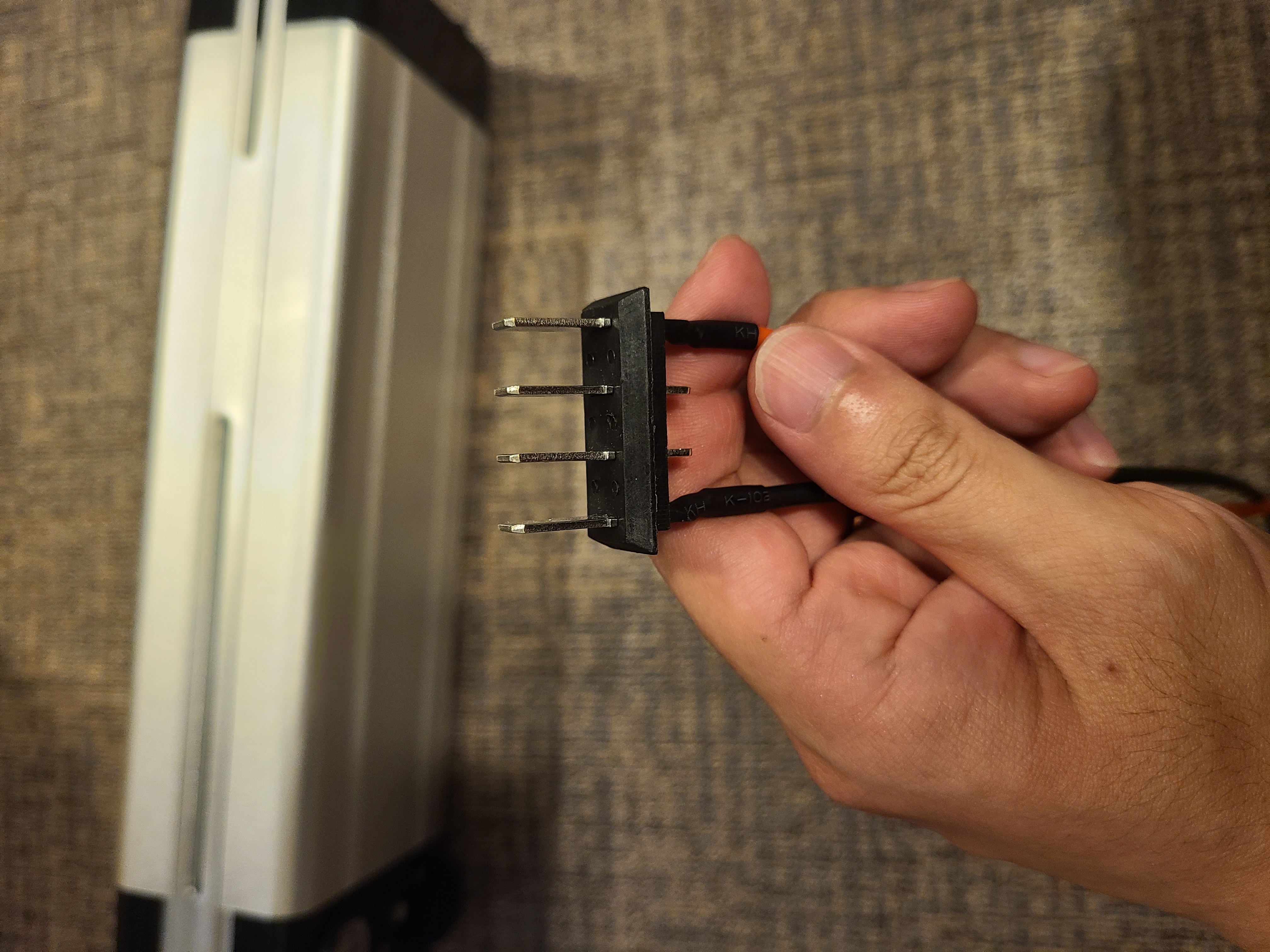

Battery output terminal

요거 네줄을 배터리 하단에 꽂으면 되나봐요

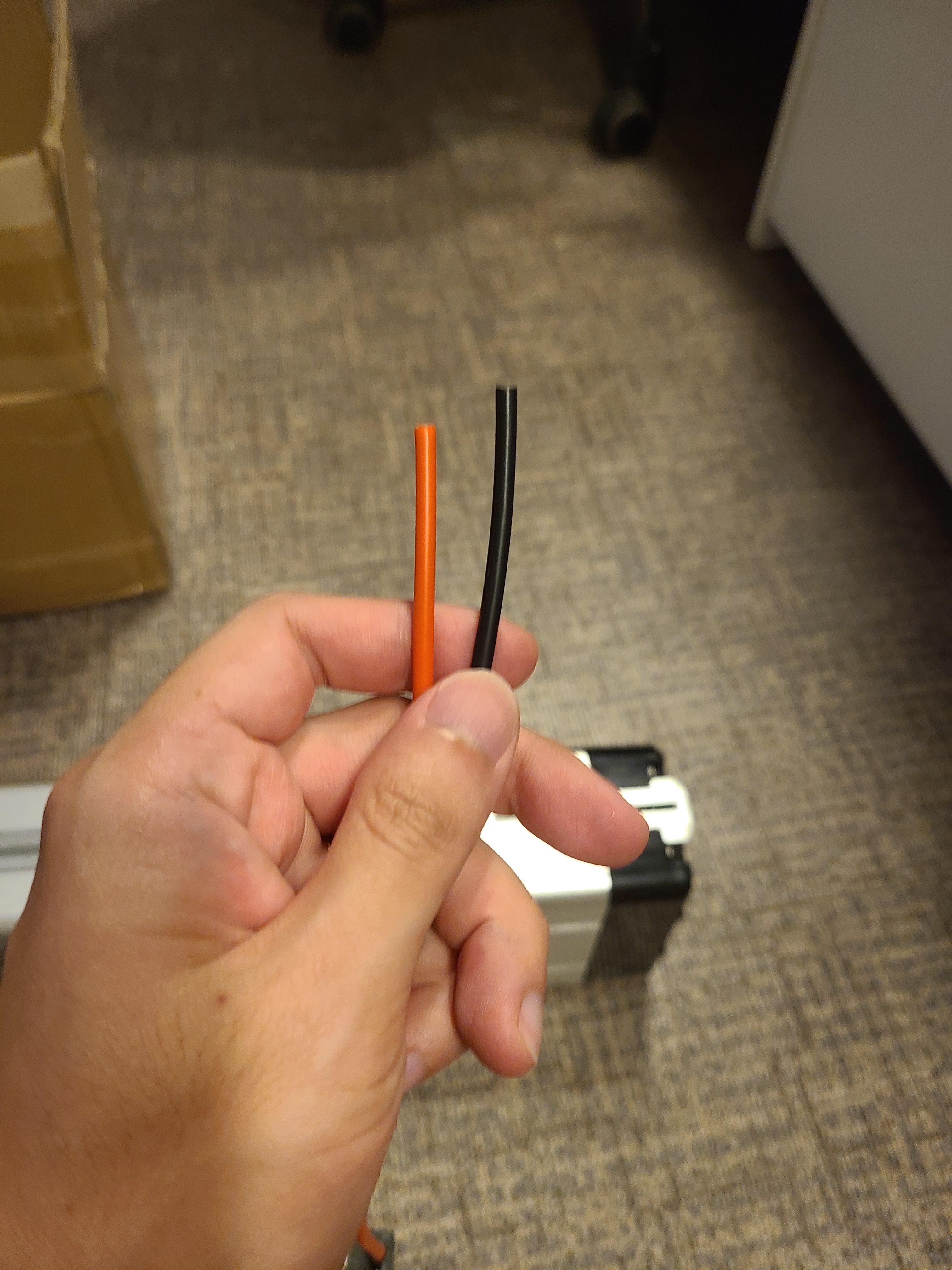

Battery wire

통상 총알단자 혹은 xt60단자를 달아서 구매하는데
이분은 그냥 쌩선으로 구매하셨네요
제가 달죠뭐

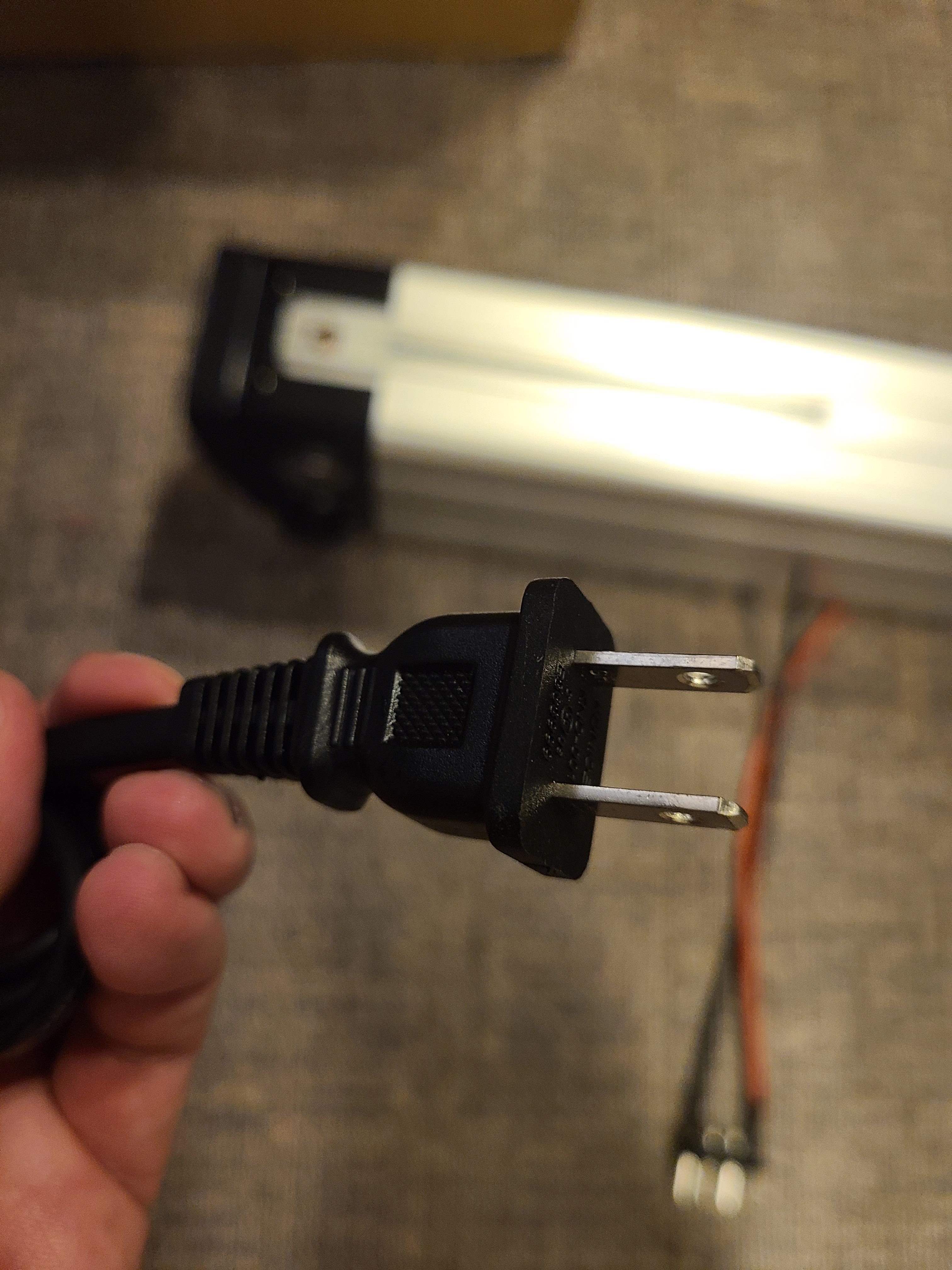

Battery charger powerplug

우리나라에 안맞는 11자입니다
돼지코 어댑터껴서 쓰면됩니다

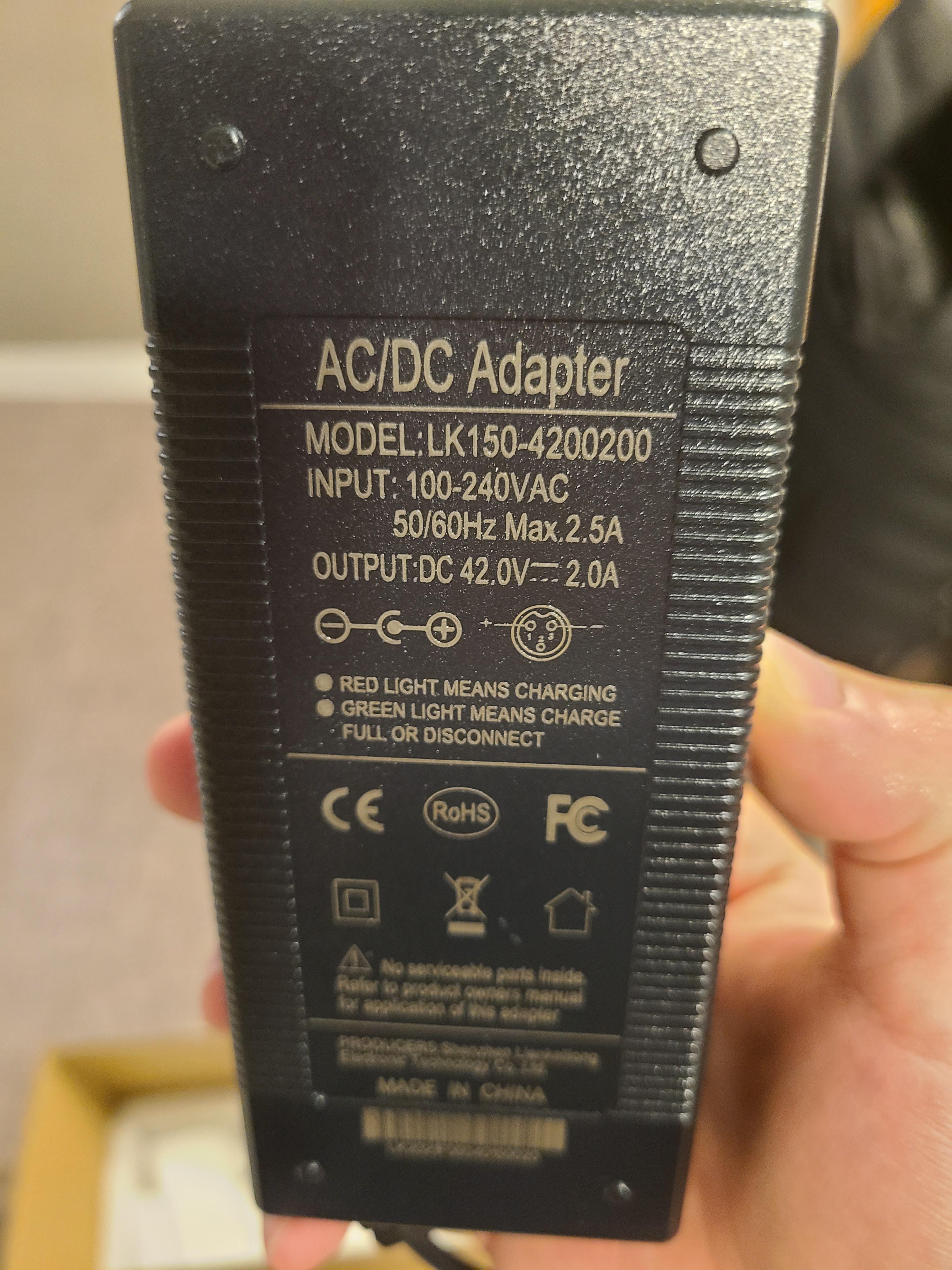

Battery charger specification

배터리 충전기인데 220v 문제없고
출력 2A가 좀 아쉽지만 밤새 충전하면 됩니다



자전거-배터리 연결

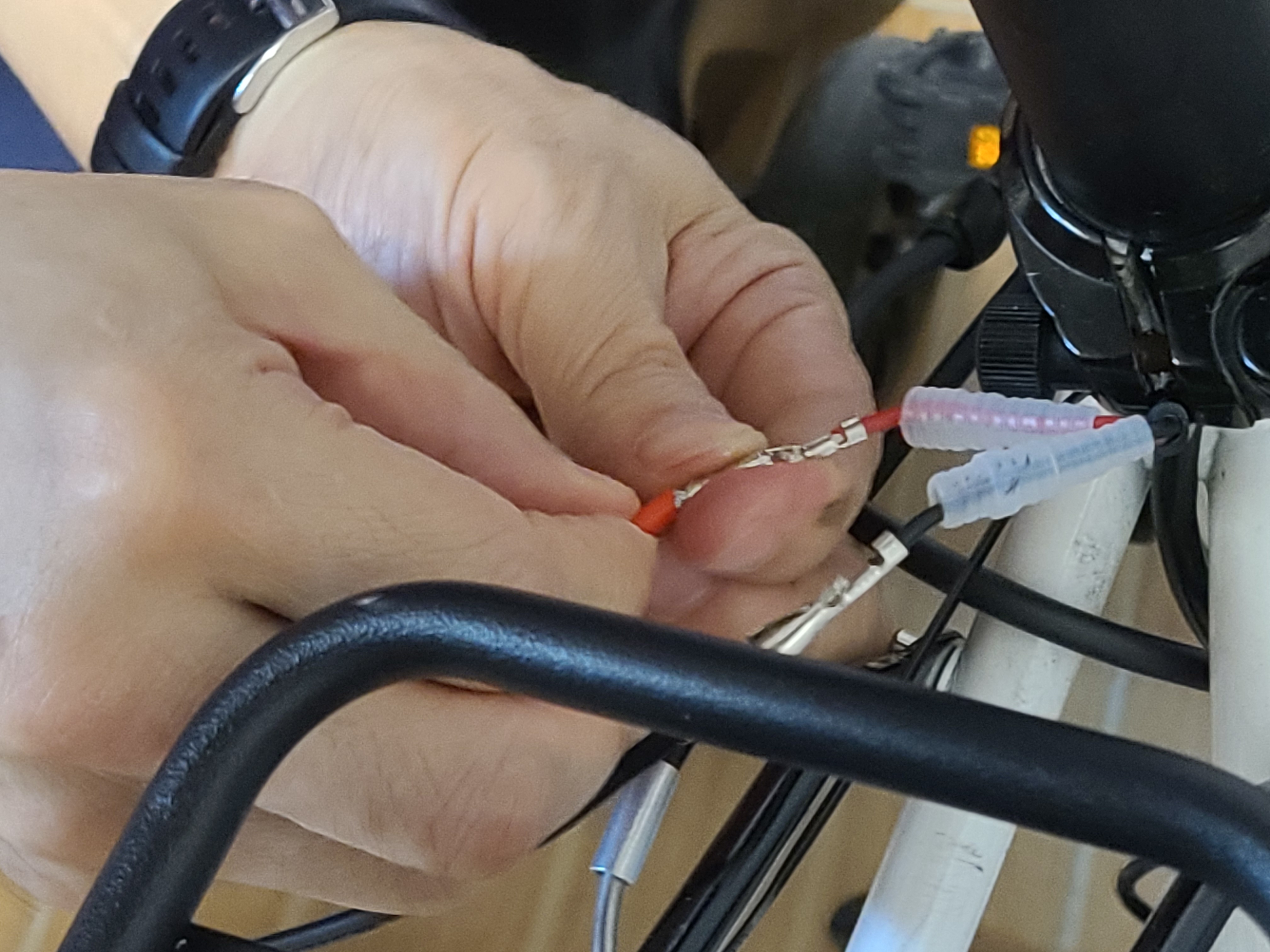

Wire connection between battery and motor

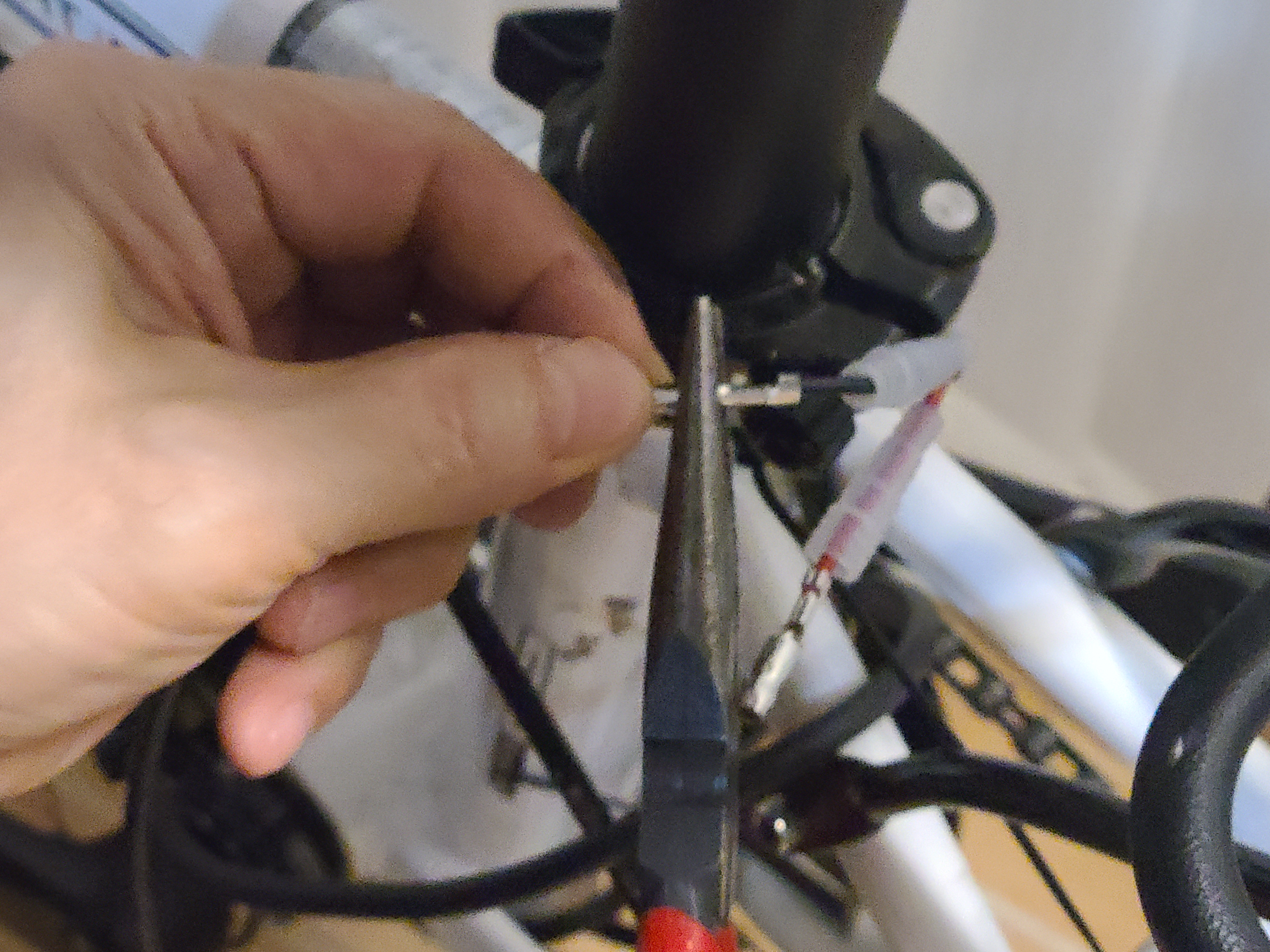

Wire connection between battery and motor

기존 총알단자에 쌩전선을 연결하기 위해
전선 피복 벗겨서 총알단자에 넣고 꽉찝었습니다
아주 단단히 잘 붙었어요



시행착오

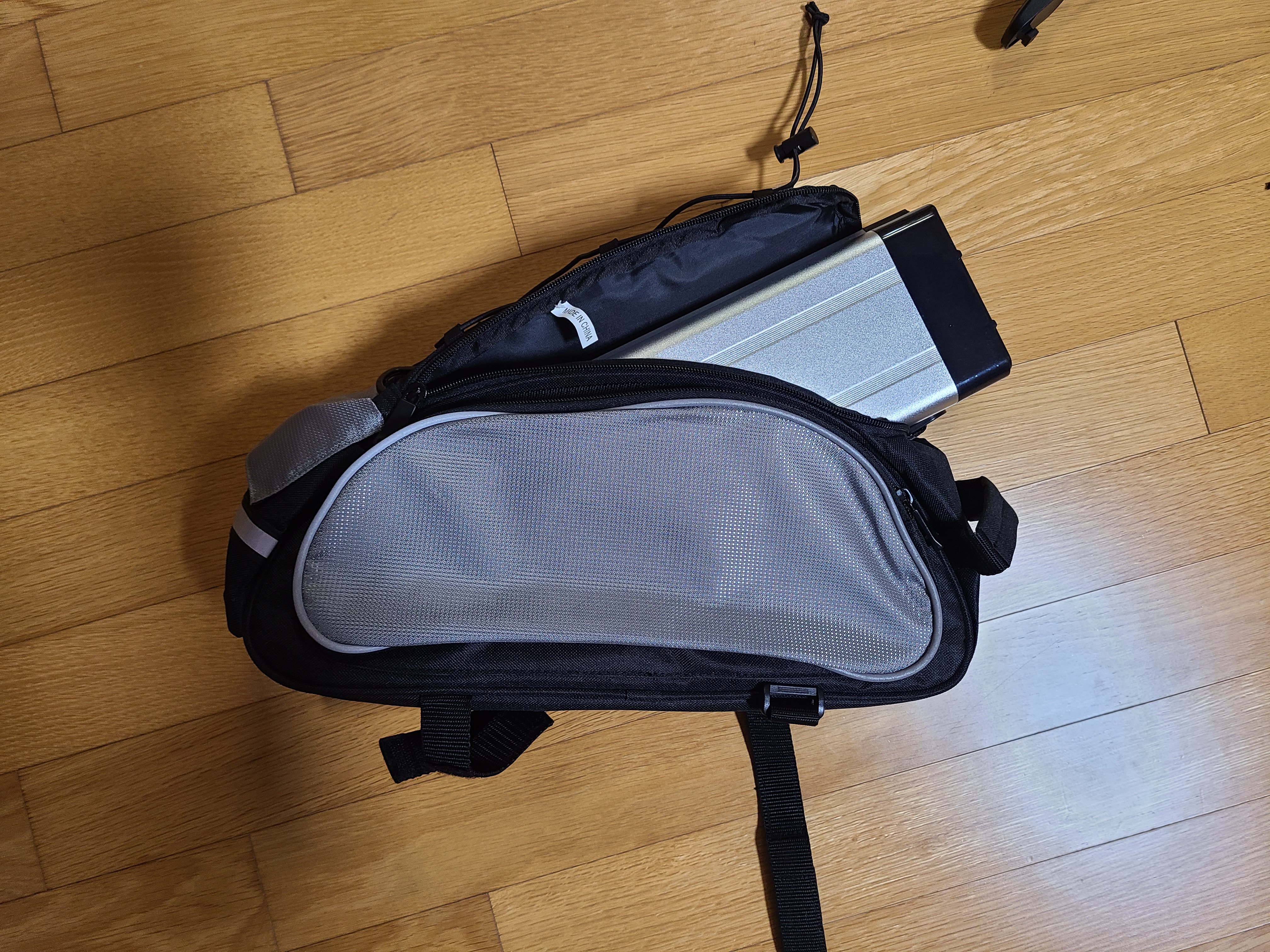

36v battery bag

배터리 사이즈 감안해서 미리 짐받이용 가방을 삿는데
안들어갑니다
가방 사이즈는 되는데 가방입구가 작아서 안들어가요
실패1 적립

Battery malfunction?

배터리를 연결햇는데 시동(?)이 안걸립니다

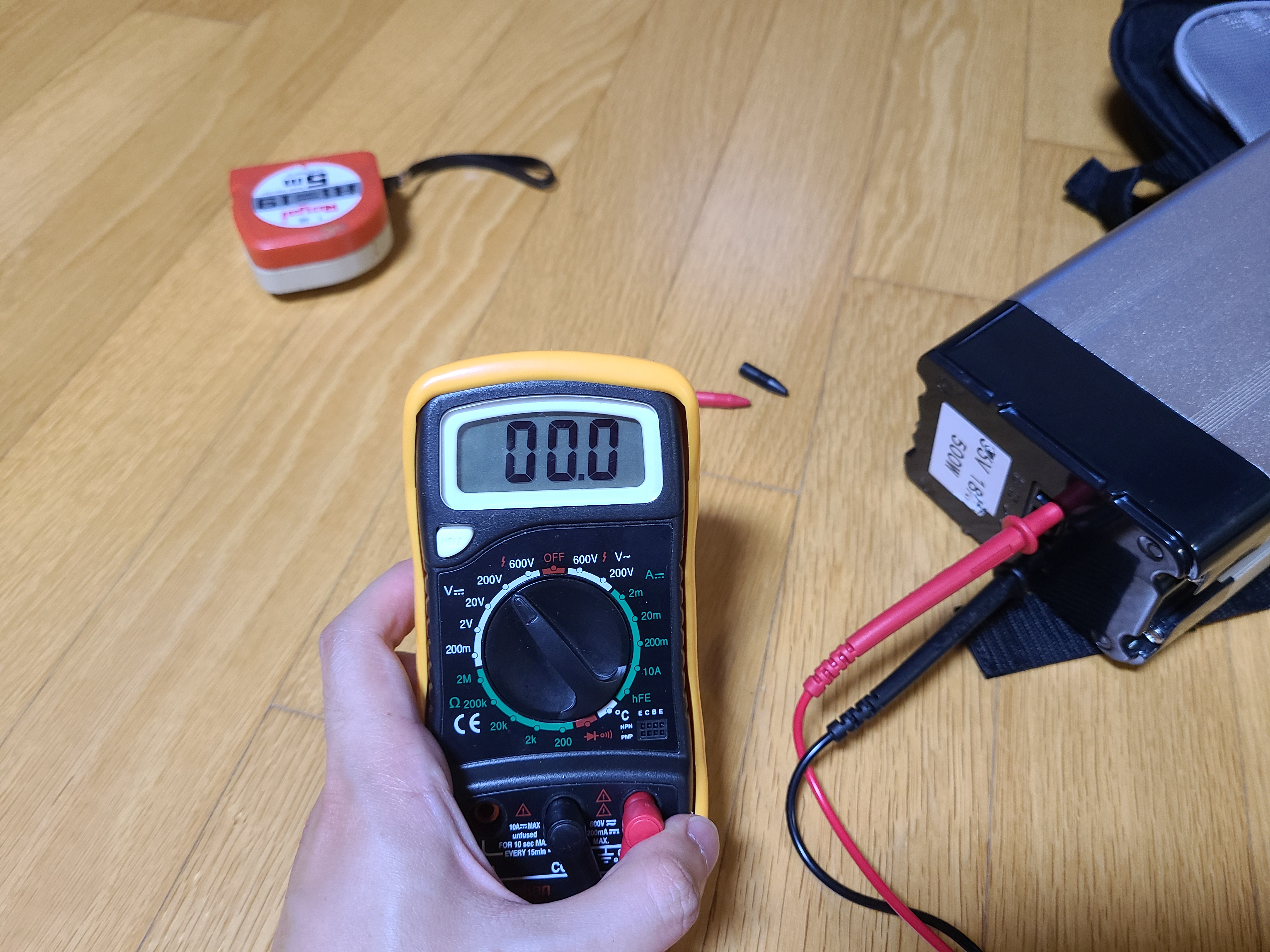

급하게 측정기가져와서 꽂앗는데 0v ?
이유가 뭘까 고민하다가 알게됩니다

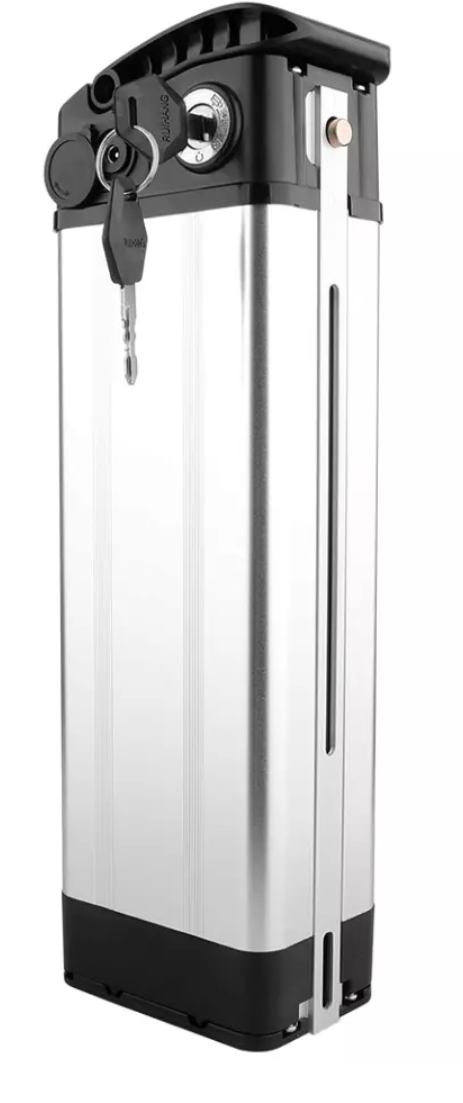

Silverfish battery case

이 배터리는 열쇠가 있어야지만 시동이 걸린대요
문제는 바보같이 열쇠를 잃어버렸습니다 하..
실패2 적립

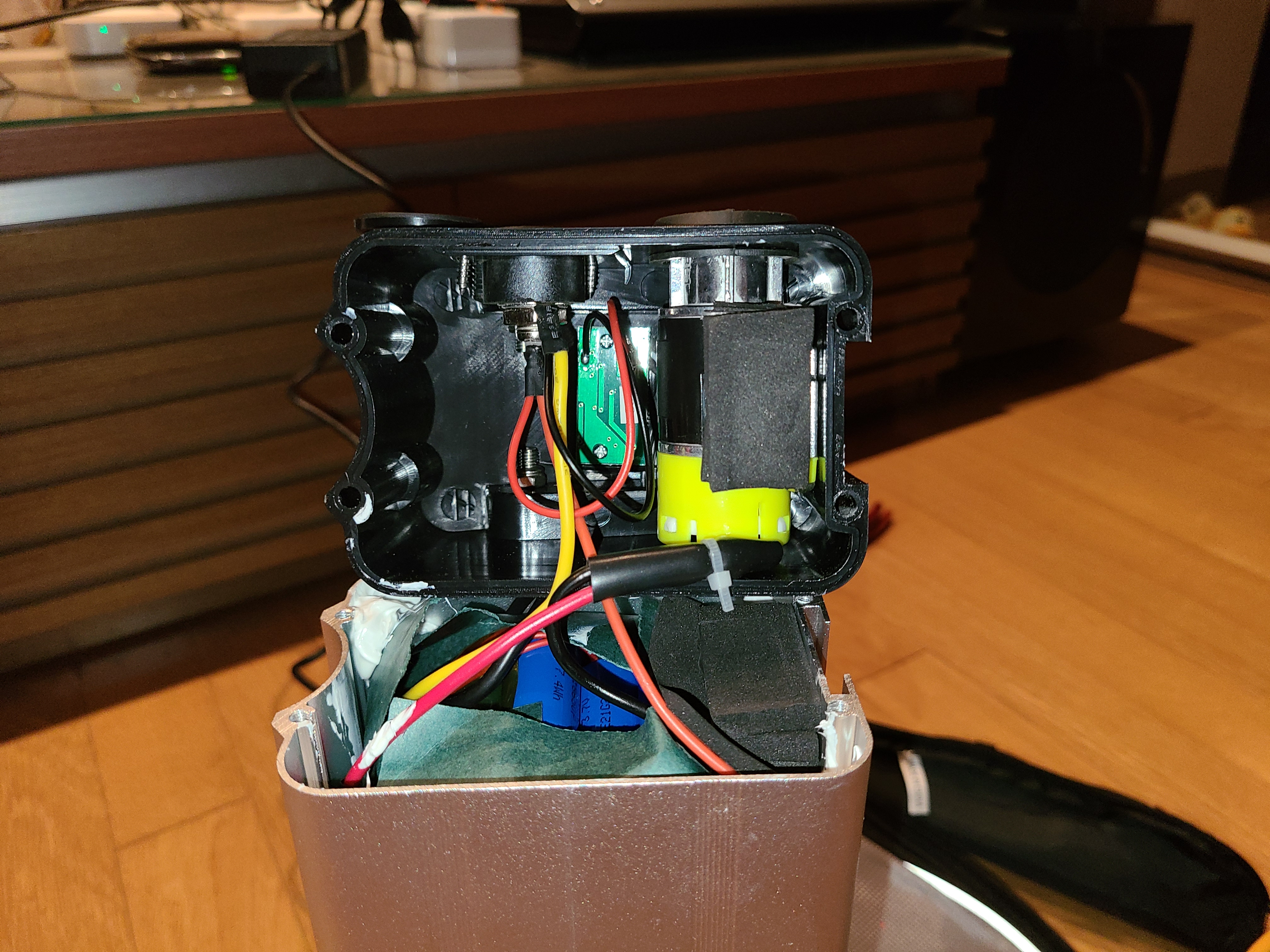

Silverfish case cover

급한대로 뚜껑을 따봅니다
역시 단순한 구조군요
키박스로 이어지는 빨검 두선만 이어주면 되는데 아쉬운대로 알리에서 키박스를
구매하고 기다리고 있습니다 ㅠ

남은 과제

1. 세관에 물려있는 기존 배터리 dispute 하기
2. 배터리 단자 xt60단자로 교체하기

2021.10.02 - [자장구/전기자전거 만들기] - [3편] 티티카카 전기자전거 센터드라이브 프로젝트

3. 배터리 키박스 교체하기
4. 배터리 마운트
5. 배터리 방수 해결책 찾기

올해안엔 끝날까..
